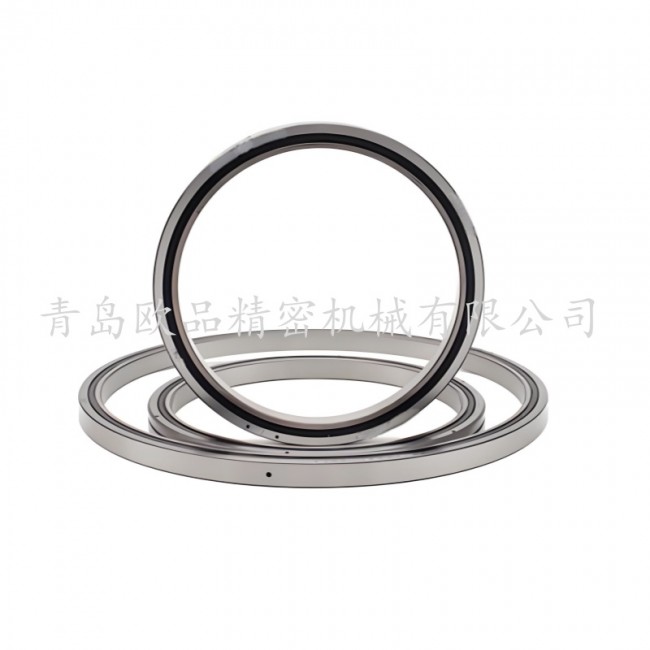

THK RAU5005UUCC0 交叉滚子轴承（薄壁型）
- RAU：内外圈一体、薄壁交叉滚子，兼容 RA 系列安装
- 50：内径 50 mm
- 05：宽度 5 mm
- UU：双面接触式橡胶密封
- CC0：零游隙（带轻预压），刚性高
- P5（常见后缀）：精度等级 ISO P5
二、关键尺寸（mm）
- 内径 d：50
- 外径 D：61
- 宽度 B：5
- 滚子节圆直径 dp：54.7
- *小倒角 r：0.15
- 质量：约 32 g
三、额定载荷（径向）
- 基本动额定载荷 C：2.43 kN
- 基本静额定载荷 C₀：3.49 kN
四、结构与特点
- 交叉滚子正交排列：滚子呈 90° 交叉，可同时承受径向、轴向与倾覆力矩
- 一体化内外圈：安装简便，可内圈或外圈旋转
- 超薄截面（5 mm）：轻量化、紧凑，适合狭小空间
- UU 密封：防尘防屑，适配洁净 / 轻度恶劣环境
- CC0 预压：消除间隙、高回转精度、高刚性
五、典型应用
装与配对
- 安装方式：过盈 / 过渡配合，推荐轴公差 h5/h6、孔公差 H7
- 润滑：油脂润滑（出厂已预填），低速可用油气润滑
- 替代型号：IKO CRBS505、NSK NRXT5005 等
交叉滚子轴承 VS 普通滚珠回转轴承 核心区别
1. 滚动体不一样
- 交叉滚子轴承：圆柱滚子，90° 十字交错排布
滚子一横一竖交叉，同时扛径向 + 轴向 + 倾覆力矩
- 滚珠轴承：钢球，单排 / 双排圆周排布
钢球是点接触，抗倾覆能力弱
2. 受力能力
交叉滚子
线接触、承载大、刚性极强，径向 / 轴向 / 翻转力矩三者同时承受，薄截面也能重载。
滚珠回转
点接触，承载力偏小，单排滚珠几乎扛不住大倾覆，大负载要做多排，体积变大。
3. 截面尺寸（最直观）
同内径规格：
- 交叉滚子超薄：RAU5005 宽 5mm
- 滚珠回转同内径宽度普遍 15mm 以上，笨重占空间
设备紧凑、轻量化优先选交叉滚子。
4. 精度与回转性能
- 交叉滚子：CC0/CC1 预紧无间隙，跳动小、定位精度高，分度盘、机器人关节标配
- 滚珠轴承很难做零游隙，有间隙，低速启停晃动偏大
5. 价格 & 使用场景
交叉滚子
贵、精密
适用：机器人关节、精密分度盘、光学转台、半导体、CNC 第四轴。
滚珠回转
便宜、重载大尺寸
适用：工程机械转盘、大型吊车、普通低速回转设备。
