万鑫减速电机集斜齿轮传动之精华，结构独特，坚固耐用，可根根据客户设计需要生产：
1.与电磁刹车组合成刹车减速马达；
2.变频专用减速马达，满足电机低频运行安全保障；
3.直结或联轴型齿轮减速机，可与任何IEC标准感应、变频、刹车马达匹配；
4.按客户要求定制的其它特殊规格之减速马达。
特点：体积小，重量轻，无噪音，免保养。
马力：1／10HP-10HP.

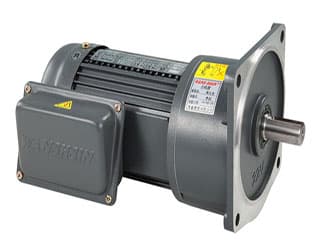

GV立式附三相、单相铝壳（刹车）齿轮减速马达
■A1、M1、Z1為三相馬達尺寸
■A2、M2、Z2為單相馬達尺寸
■A3為三相帶剎車馬達尺寸
■*属于B型出力法蘭
備註：1、1#本體（型號為18）C1為33.5，C2為65.5
2、2#本體（型號為22）C1為40，C2為80
尺寸表
|
馬 力 |
減速比 |
本體 |
型號 |
A1 |
A2 |
A3 |
D |
E |
F |
G |
H |
L |
J |
K |
M1 |
M2 |
Y |
Z1 |
Z2 |
重量 KG |
|
100W 1/8HP |
3-50 |
1# |
*18 |
253 |
273 |
257 |
50 |
140 |
120 |
120 |
9 |
12 |
16 |
38 |
127 |
127 |
5 |
116 |
116 |
5.3 |
|
60-200 |
2# |
22 |
287 |
307 |
291 |
148 |
185 |
170 |
156 |
11 |
12 |
18.2 |
49 |
127 |
127 |
3.5 |
116 |
116 |
6.9 |
|
|
60-200 |
2# |
*22 |
287 |
307 |
291 |
55 |
170 |
146 |
146 |
11 |
12 |
18.2 |
49 |
127 |
127 |
3.5 |
116 |
116 |
6.7 |
|
|
200W 1/4HP |
3-10 |
1# |
*18 |
273 |
293 |
277 |
50 |
140 |
120 |
120 |
9 |
12 |
16 |
38 |
127 |
127 |
5 |
116 |
116 |
6.9 |
|
15-90 |
2# |
22 |
307 |
327 |
331 |
148 |
185 |
170 |
156 |
11 |
12 |
18.2 |
49 |
127 |
127 |
3.5 |
116 |
116 |
8.6 |
|
|
15-90 |
2# |
*22 |
307 |
327 |
311 |
55 |
170 |
146 |
146 |
11 |
12 |
18.2 |
49 |
127 |
127 |
3.5 |
116 |
116 |
8.6 |
|
|
100-200 |
3# |
28 |
333 |
353 |
337 |
170 |
220 |
195 |
180 |
11 |
15 |
20.8 |
57 |
127 |
127 |
4 |
116 |
116 |
11 |
|
|
400W 1/2HP |
3-10 |
2# |
22 |
327 |
346 |
331 |
148 |
185 |
170 |
156 |
11 |
12 |
18.2 |
49 |
127 |
159 |
3.5 |
116 |
133 |
11 |
|
3-10 |
2# |
*22 |
327 |
346 |
331 |
55 |
170 |
146 |
146 |
11 |
12 |
18.2 |
49 |
127 |
127 |
3.5 |
116 |
133 |
11 |
|
|
15-90 |
3# |
28 |
353 |
372 |
357 |
170 |
220 |
195 |
180 |
11 |
15 |
20.8 |
57 |
127 |
159 |
4 |
116 |
133 |
14 |
|
|
100-200 |
4# |
32 |
388 |
407 |
392 |
185 |
255 |
237 |
215 |
13 |
17 |
30.2 |
67 |
127 |
159 |
4 |
116 |
133 |
19.4 |
|
|
750W 1HP |
3-25 |
3# |
28 |
382 |
415 |
382 |
170 |
220 |
195 |
180 |
11 |
15 |
20.8 |
57 |
159 |
190 |
4 |
133 |
145 |
15 |
|
30-120 |
4# |
32 |
417 |
449 |
417 |
185 |
255 |
237 |
215 |
13 |
17 |
30.2 |
67 |
159 |
190 |
4 |
133 |
145 |
21.4 |
|
|
130-200 |
5# |
40 |
444 |
476 |
444 |
230 |
310 |
300 |
275 |
15 |
20 |
42.2 |
79 |
159 |
190 |
5 |
133 |
145 |
42 |
|
|
1500W 2HP |
4-25 |
4# |
32 |
449 |
— |
470 |
185 |
255 |
237 |
215 |
13 |
17 |
30.2 |
67 |
190 |
— |
4 |
145 |
— |
27.4 |
|
30-120 |
5# |
40 |
476 |
— |
497 |
230 |
310 |
300 |
275 |
15 |
20 |
42.2 |
79+ |
190 |
— |
5 |
145 |
— |
47 |
|
|
130-200 |
6# |
50 |
517 |
— |
538 |
280 |
390 |
360 |
330 |
19 |
20 |
51.7 |
90 |
190 |
— |
5 |
145 |
— |
52 |
|
|
2200W 3HP |
3-60 |
5# |
40 |
482 |
— |
508 |
230 |
310 |
300 |
275 |
15 |
20 |
42.2 |
79 |
217 |
— |
5 |
153 |
— |
48 |
|
70-200 |
6# |
50 |
523 |
— |
549 |
280 |
390 |
360 |
330 |
19 |
20 |
51.7 |
90 |
217 |
— |
5 |
153 |
— |
55 |
|
|
3700W 5HP |
3-10 |
5# |
40 |
498 |
— |
524 |
230 |
310 |
300 |
275 |
15 |
20 |
42.2 |
79 |
217 |
— |
5 |
153 |
— |
50 |
|
15-180 |
6# |
50 |
539 |
— |
565 |
280 |
390 |
360 |
330 |
19 |
20 |
51.7 |
90 |
217 |
— |
5 |
153 |
— |
57 |
出力轴尺寸
|
出力軸 |
鍵槽 |
鍵 |
|||
|
Sh6 |
P |
W |
T |
Q |
SPEC |
|
Φ18 |
30 |
5 |
20 |
25 |
5*5*25 |
|
Φ22 |
40 |
7 |
25 |
35 |
7*7*35 |
|
Φ28 |
45 |
7 |
31 |
40 |
7*7*40 |
|
Φ32 |
55 |
10 |
35.5 |
50 |
10*8*50 |
|
Φ40 |
65 |
10 |
43.5 |
60 |
10*8*50 |
|
Φ50 |
80 |
14 |
54 |
75 |
14*9*75 |
