力士乐REXROTH换向滑阀，直动式，带机械式或手动式操纵
WMM6
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
重量 1.4kg
安装位置 任意
操作力 20N
温度范围 -20 … +80℃
粘度范围 2.8 … 500mm²/s
三位四通、二位四通或二位三通型号
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
操作类型：手柄
位置感应开关和接近传感器（无触点）
型号为 WM.. 的阀门为机械、手动启动的方向滑阀。这些阀控制流体的启动、停止和方向。方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯 和一个或两个复位弹簧。在断电状态下，复位弹簧使控制阀芯保持在中心位置或起始位置 - 如果旋钮随器启动。控制阀芯借助操作类型移动到所需阀芯位置。
制动器
带旋钮的方向阀通常设计为带器。带手柄的方向阀可选择以带的 2 个或 3 个位置阀形式提供。带滚轮柱塞的方向阀通常设计为不带器。如果使用了带器的操作类型，则每个阀芯位置均可锁定，具体取决于阀类型。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。它插入到方向阀的通道 P 中。
技术数据（有关这些参数之外的应用，请务必向我们咨询！）
重量 1.4kg
安装位置 任意
环境温度范围 -20...80℃
液压
工作压力 315bar
流量 60l/min
流动横截面（阀芯位置 0）
符号 Q 约为公称剖面的 6 %mm²
符号 W 约为公称剖面的 3 %mm²
液压油温度范围
-30...80℃（NBR密封件）
-20...80℃（FKM密封件）
液压油允许污染度 - 符合 ISO 4406（c）规定的清洁度等级 等级 20/18/15
德国力士乐REXROTH手动换向阀订货号和型号：
R983030724 4WMM6D6X/F-IN002
R983030727 4WMM6E6X/-IN002
R983030741 4WMM6E6X/V-IN002
R983030728 4WMM6J6X-IN002
R983030731 4WMM6J6X/F-IN002
R983030745 4WMM6J6X/B10-IN002
R900343782 4WMM6Y53/F/V
R900463738 4WMM6J53/F/B20

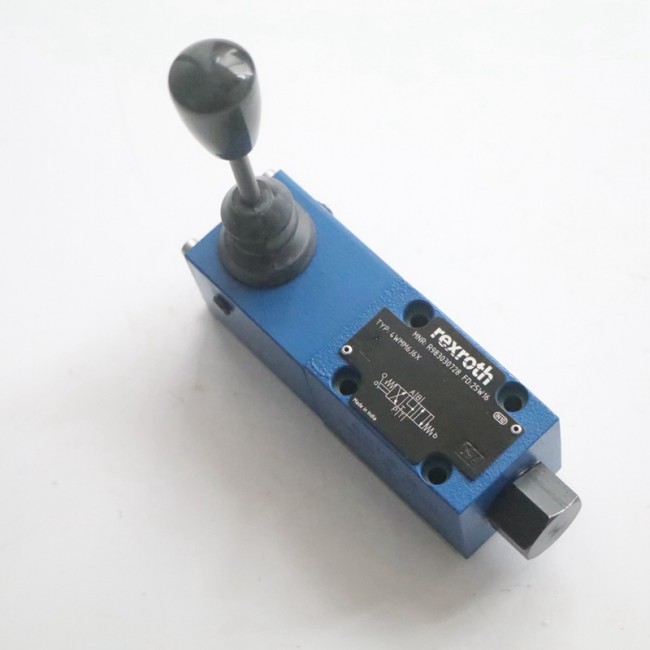

力士乐手动换向阀4WMM6J6X
