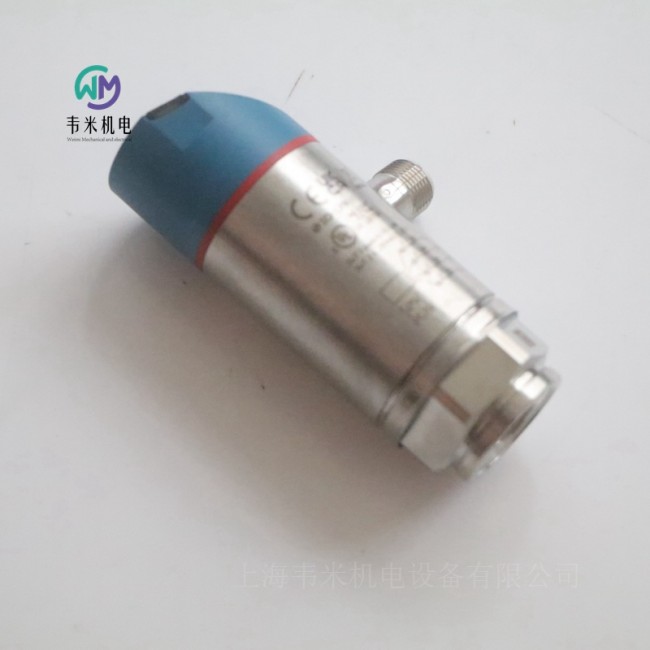

力士乐REXROTH压力开关HEDE10-3X/400/1/-GI-K35-0
R901425475 HEDE10-31/400/1/-Gi-K35-0
电子压力开关，带显示器，1 个开关量输出和 1 个模拟量输出 0...10 V / 4...20 mA，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码，节流元件
显示压力值和参数。通过 IO-link 额外传输压力和诊断值。所有与介质接触的部件均由不锈钢制成。出色的过载和爆裂行为。
薄膜测量池
1 个开关量输出和 1 个模拟量输出 0…10 V / 4…20 mA
通过 IO-link 或设备上的按钮进行配置
压力通道内的节流元件
4 针设备插头，M12x1，A 编码
产品属性
连接图 内螺纹 G1/4
产品系列 HEDE10
工作压力. [bar] 400
输出信号 1 个开关输出、1 个模拟输出
电源电压 24 VDC
电插头 4 芯设备插头，M12 x 1，A 编码
指示 是
电气连接说明 4 针设备插头，M12 x 1，编码 A 符合 EN 61076-2-101
符合性说明 CE - 电磁兼容性 2014/30/EURoHS 指令 2011/65/EU
液压油 HL,HLP,HFC,HETG,HEES,HFD
密封件 FKM
重量 [kg] 0.23
力士乐压力开关HEDE10-31/400/1/-GI-K35-0力士乐REXROTH电子压力开关
型号 HEDE10
组件系列 3X
工作压力 600 bar
EDE10-31/400/1/-GI-K35-0
HEDE10=液压-电气压力开关
3X=组件系列 30 … 39（30 … 39：安装和连接尺寸不变）
400=压力等级400bar
1=1 个转换输出和 1 个模拟量输出
GI=内螺纹 G1/4
K35=不带连接插头；连接头 M12 符合 DIN EN 61076-2-101，不带电缆，带 M12 接头，编码 A
0=不带密封件（带内螺纹）
一般信息
重量 kg 0.26
安装位置 任意
环境温度范围 °C -25 ... +80
存储温度范围 °C -40 ... +100
按照 DIN EN 60068-2-6:1996-05 进行正弦试验 10...2000 Hz，大 20 g，10 个双周期
按照 DIN EN 60068-2-27:1995-03 进行运输冲击试验 半正弦 50 g/11 ms，正方向 3 次， 负方向 3 次（总计 18 次单个冲击）
按照 DIN EN 60068-2-64 进行噪音测试：1995-08 20...2000 Hz，10 gRMS，24 h
符合性
CE
DIN EN 60947-1:2007/A1:2011 / A2:2014
DIN EN 60947-5-1：2004/A1:2009
DIN EN 61058-1：2002/A2:2008
DIN EN 60529:1991/A2:2013
UL
UL 508 第 17 版，文件编号：E223220（ 350 bar）
符合 DIN EN 60529 的防护等级 IP65/IP67，已安装并装配了连接插头
符合 EN 50178 的防护等级 III
液压油温度范围 （在压力开关的工作口处）-25 … +80°C
粘度范围 10 … 800mm2/s
液压油的大允许污染度；清洁度等级符合 ISO 4406 (c) 等级 20/18/15
电气
电气连接 M12 连接插头，镀金触点
输入变量
电源电压 UB 18 至 30 VDC
电流消耗 I < 50 mA
绝缘电阻 mΩ >100 (500 VDC)
输出参数
模拟量输出
电流承载能力 U 0 ...10 VDC（小负载 2000 Ω）
电压 I 4 ...20 mA（大负载 (UB – 10) x 50 Ω）
上升时间（10 至 90 %） t 3 ms
转换输出
输出功能 常开触点/常闭触点可编程
电流承载能力 I 150；200 (...60 °C)；250 (...40 °C) mA
电压降 U < 2.5 V 短路保护定时
抗过载 是
切换频率 f ≤ 170 Hz
准确度/型号
特性曲线误差 （符合端点设置 DIN16086）< ±0.5%
公称温度范围中的温度系数
零电位的大 TK 0.2 %/10 k
范围内的大 TK 0.2 %/10 k
滞环 < ± 0.25%
转换点准确度 < ± 0.5%
重复精度 0.1%
编程选项 滞环/窗口；常开触点/常闭触点；激活，停用延迟；衰减；指示装置/诊断输出
在参考条件下长期漂移（6 个月） 0.05 %
EMC
EN 61000-4-2 ESD kV 4/8
EN 61000-4-3 射频电磁波抗干扰检测 V/m 10
EN 61000-4-4 电性快速脉冲群抗干扰检测 kV 2
EN 61000-4-5 浪涌雷击测试 kV 1
EN 61000-4-6 传导抗干扰检测 V 10
反应时间
准备延时 s 0.3
短反应时间转换输出 ms < 3
可调节延时 dS、dr s 0...50
衰减转换输出 (dAP) s 0...4
衰减模拟输出 (dAA) s 0...4
上升时间模拟输出 ms < 3
小转换周期 1 亿/5 千万（压力等级 600 bar 时）
IO-link 设备
传输类型 COM2 (38.4 kBaud)
IO-link 修订版本 1.1
SDCI 标准 IEC 61131-9
简介 智能传感器：过程数据变量； 设备标识，设备诊断
SIO 模式 是
所需的主接口等级 A
过程数据（模拟） 1
过程数据（二进制） 2
短过程周期时间 t ms 2.3
显示
指示装置 3 x 绿色 LED（bar、psi、MPa）
切换状态 2 x 黄色 LED
测量值 4 位字母数字显示/交替显示 （红色和绿色）
力士乐REXROTH电子压力开关订货号和型号：
R901425474 HEDE10-31/250/1/-Gi-K35-0
R901425453 HEDE10-3X/250/2/-GI-K35-0
R901425475 HEDE10-31/400/1/-Gi-K35-0
R901425476 HEDE10-31/600/1/-GI-K35-0
R901433084 HEDE10-3X/400/1/-GA-K35-V
