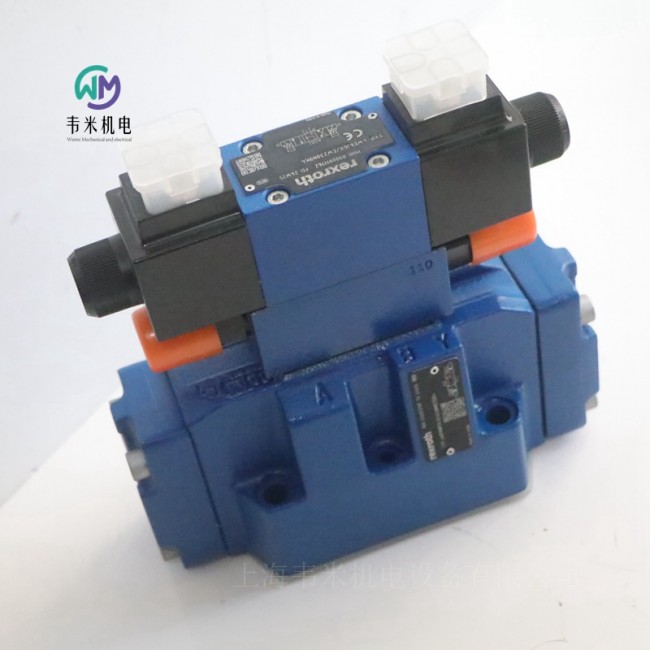

力士乐电液换向阀 R901072797（4WEH16R7X/6EW230N9ETS2K4）产品介绍
作为博世力士乐 4WEH16 系列先导式电液换向阀的核心型号，R901072797（4WEH16R7X/6EW230N9ETS2K4）专为中高压、大流量液压系统设计，以电液协同驱动的精准控制与高可靠性，成为工业自动化、工程机械、冶金装备等领域的优选控制元件，可高效实现油液流向的切换与执行元件的精准启停、换向控制。
一、核心规格参数
表格
参数项 具体参数
产品型号 4WEH16R7X/6EW230N9ETS2K4
订货号 R901072797
公称通径 NG16（16mm）
最大工作压力 350 bar
最大流量 1100 L/min
驱动方式 电液先导控制（湿式 AC 电磁铁）
供电电压 AC 230V
安装方式 底板安装（ISO 4401 标准油口）
阀芯复位 弹簧对中
工作温度 -20℃ ～ +80℃
二、核心优势
1、高效电液协同驱动
采用 “先导阀 + 主阀” 组合结构，以小型 AC 230V 电磁铁驱动先导阀，通过控制油路压力推动主阀芯换向，实现小功率控制大流量，兼顾响应速度与节能效果，适配 AC 230V 供电场景，无需额外转换电源。
2、精准稳定的控制性能
滑阀式主阀芯经精密研磨加工，配合弹簧对中设计，确保换向动作精准、响应迅速，可实现油液流向的无冲击切换，减少系统冲击与振动；内置手动应急操作装置，断电或故障时可手动切换阀位，保障系统安全与调试便捷性。
3、高耐压与长寿命设计
阀体采用高强度铸铁材质，表面覆防腐涂层，可承受 350 bar 高压工况，适配恶劣工业环境；阀芯阀套精密配合，经千万次换向验证，耐磨抗污染，大幅延长设备使用寿命，降低维护成本。
4、标准化与灵活适配
油口布局符合 ISO 4401 国际标准，兼容主流阀块与安装接口，安装便捷、通用性强；支持内部 / 外部先导控制可选配置，可搭配时间调节器、终端位置指示器等扩展组件，适配多样化液压系统需求。
三、典型应用场景
工业自动化：注塑机、液压机、数控机床等设备的执行元件（油缸、马达）换向控制，保障自动化产线的精准运行；
工程机械：挖掘机、起重机、装载机等设备的液压系统，实现大流量下的动作切换与负载控制；
冶金装备：轧机、连铸设备等高压、高负载场景，稳定控制油液流向，保障设备连续运行；
能源与特种装备：风电变桨系统、核电站液压辅助系统等，以防爆特性与高可靠性适配特殊工况。
四、选型与使用要点
供电匹配：需提供稳定 AC 230V 电源，电磁铁接线需符合 EN 175301-803 标准，确保电气连接安全；
先导控制：优先选用内部先导供油，无内部供油条件时可切换为外部先导控制（油口 X），需保证先导油源清洁；
介质适配：推荐使用 HL、HLP 等矿物油型液压油，油液清洁度需符合 ISO 4406 标准，避免杂质磨损阀芯；
安装要求：按 ISO 4401 标准定位安装，确保阀体与阀块密封良好，避免泄漏影响系统压力。
总结
力士乐 R901072797（4WEH16R7X/6EW230N9ETS2K4）电液换向阀，以博世力士乐的精密制造工艺与成熟技术积累，实现了大流量、高压工况下的精准、稳定控制，兼具高可靠性、易适配性与长寿命，是中大型液压系统换向控制的核心解决方案。无论是新建系统集成还是现有设备升级，均可快速适配并提升液压系统的运行效率与安全性。
精准控制，稳如磐石 —— 力士乐电液换向阀在大型冶金连铸机的成功应用
在钢铁冶金行业，连铸生产线是决定钢材品质与生产效率的核心环节。其液压系统需在高温、多尘、高负载、连续不间断的严苛工况下，确保结晶器振动、拉矫机驱动、扇形段辊缝调节等关键动作毫秒级精准响应与绝对稳定。博世力士乐 4WEH 系列电液换向阀（如型号 4WEH16R7X/6EW230N9ETS2K4）凭借卓越性能，成为国内某大型钢铁集团板坯连铸机升级改造项目的核心解决方案。
一、项目背景与挑战
该钢铁集团原有连铸机服役超 10 年，液压控制系统老化，主要面临三大痛点：
控制精度不足：结晶器振动与扇形段调节响应滞后，导致铸坯表面出现振痕、裂纹、夹杂等缺陷，次品率居高不下。
稳定性差：频繁换向导致液压冲击大，管路与密封件损耗快，平均每月需停机维护 2-3 次，严重影响产能。
环境适应性弱：现场温度超 60℃、粉尘浓度高，国产阀件易出现卡滞、内泄，寿命仅为设计标准的 60%。
为提升产品质量、实现 24 小时不间断高效生产，客户决定对全线液压控制单元进行国产化替代升级，核心要求是高压、大流量、高精度、长寿命。
二、力士乐解决方案
经过多方对比测试，项目组最终选用力士乐 4WEH16 系列电液换向阀（订货号 R901072797） 作为核心控制元件。
核心选型：4WEH16R7X/6EW230N9ETS2K4
适配工况：公称通径 NG16，最大工作压力 350bar，最大流量 1100L/min，完美匹配连铸机大流量、高压差的液压需求。
技术亮点：
电液先导，精准驱动：采用 AC230V 湿式电磁铁，响应迅速，以小信号控制大流量油路，实现结晶器振动频率（0-400 次 / 分）的无冲击精准换向。
防爆耐用，适应高温：增安型防爆设计（ETS2），适配冶金高危环境；高强度铸铁阀体与特殊耐磨阀芯，可在 **-20℃~+80℃** 稳定工作。
弹簧对中，复位可靠：精密弹簧对中结构，确保每次换向位置重复精度≤0.5% FS，杜绝位置漂移。
标准接口，便捷替换：完全符合 ISO 4401 安装标准，无需改动阀块，直接替换旧阀，大幅缩短改造工期。
三、实施效果与客户价值
自力士乐 4WEH16 系列阀件全面投用后，连铸机液压系统性能实现质的飞跃：
产品质量显著提升
结晶器振动控制精准度提升 30%，铸坯表面振痕深度减少 50%，内部致密性均匀，板坯次品率从 8.5% 降至 2.1%，成功满足高端汽车板、管线钢的严苛质量标准。
设备稳定性与寿命倍增
阀件抗污染、抗冲击能力强，连续稳定运行超 12 个月无故障，液压系统维护周期从 1 个月延长至 6 个月以上，年停机时间减少超 200 小时，年产能提升 15%。
综合运维成本大幅降低
相比旧阀，力士乐产品内泄量减少 70%，系统能耗降低 12%；同时，超长寿命与低故障率使备件采购与人工维护成本年均下降 40%。
安全冗余强化
内置手动应急操作装置，在突发断电时可手动切换阀位，避免高温红坯滞留设备，杜绝重大生产安全事故。
四、案例总结
此次大型冶金连铸机升级改造项目充分印证：力士乐 4WEH 系列电液换向阀是重载、高压、高精度工业液压系统的理想选择。它不仅以德国精工品质攻克了高温、高尘、高负荷的极端工况难题，更通过稳定、精准的控制，为客户实现了提质、增效、降本、安全的多重核心价值。
从工程机械到冶金装备，从风电能源到工业制造，力士乐电液换向阀始终以可靠性能驱动核心设备运转，成为全球工业领域值得信赖的液压控制基石。
本文内容基于公开产品及网络数据，实际选型请以官方技术手册为准，并考虑具体工况参数。
