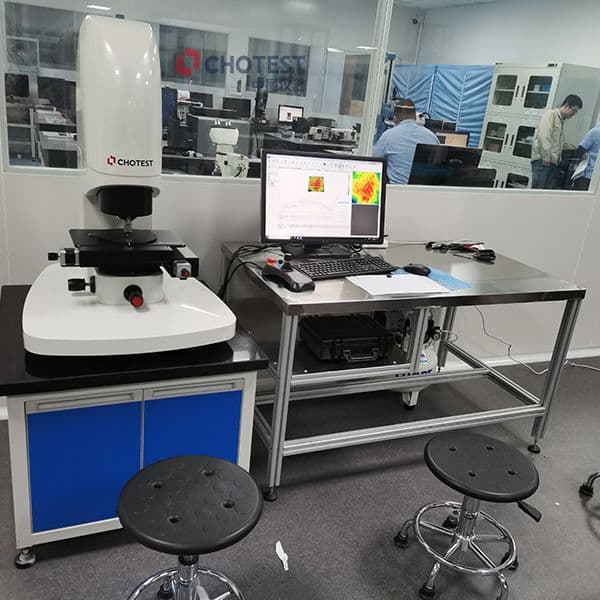

3d三维光学轮廓仪 超精密三维显微测量仪器

SuperViewW13d三维光学轮廓仪一体化操作软件，测量与分析同界面操作，预先配置好分析参数，软件自动统计测量数据，实现快速批量测量。它是以白光干涉技术为原理、结合精密Z向扫描模块、3D 建模算法等对器件表面进行非接触式扫描并建立表面3D图像，是一款用于对各种精密器件及材料表面进行亚纳米级测量的检测仪器。



一体化操作的测量分析软件

1）测量与分析同界面操作，无须切换，测量数据自动统计，实现了快速批量测量的功能；
2）可视化窗口，便于用户实时观察扫描过程；
3）结合自定义分析模板的自动化测量功能，可自动完成多区域的测量与分析过程；
4）几何分析、粗糙度分析、结构分析、频率分析、功能分析五大功能模块齐全；
5）一键分析、多文件分析，自由组合分析项保存为分析模板，批量样品一键分析，并提供数据分析与统计图表功能；
6）可测依据ISO/ASME/EUR/GBT等标准的多达300余种2D、3D参数。



性能特征

高精度、高重复性
1）SuperViewW13d三维光学轮廓仪采用光学干涉技术、精密Z向扫描模块和3D重建算法组成测量系统，保证测量精度高；
2）隔振系统能够有效隔离频率2Hz以上大部分振动，消除地面振动噪声和空气中声波振动噪声，保障仪器在大部分的生产车间环境中能稳定使用，获得高测量重复性。

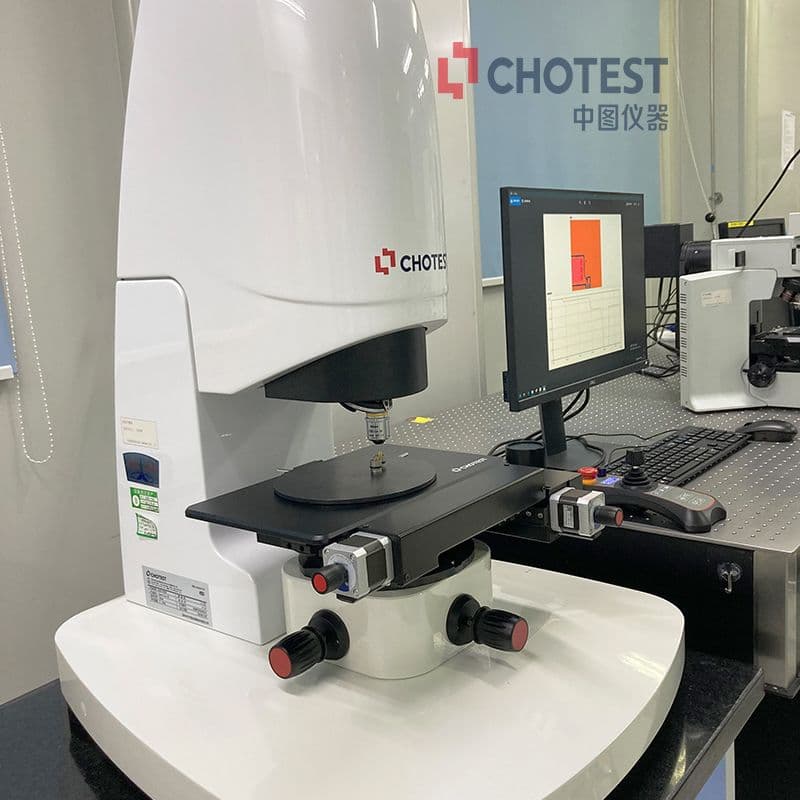

双重防撞保护措施
除初级的软件ZSTOP设置Z向位移下限位进行防撞保护外，另在Z轴上设计有机械电子传感器，当镜头触碰到样品表面时，仪器自动进入紧急停止状态，保护仪器，降低人为操作风险。
1）软件防撞保护ZSTOP
ZSTOP，顾名思义，就是软件设置在Z轴上的停止位，设置位置到样品表面的距离小于镜头的工作距离，当镜头运动到该位置时，就立刻停止不再向下运动，起到保护样品和镜头的作用。
2）Z轴硬件防撞传感器
在镜头的上方安装有机械防撞传感器，当镜头向下位移与样品表面直接接触时，触发感应器，镜头与样品表面变为软接触，并触发紧急停止开关，不再响应向下位移的指令，避免镜头和样品的损伤，双重防护，守护设备和产品，也守护每一分价值和信任。

应用领域

SuperViewW13d三维光学轮廓仪对各种产品、部件和材料表面的平面度、粗糙度、波纹度、面形轮廓、表面缺陷、磨损情况、腐蚀情况、孔隙间隙、台阶高度、弯曲变形情况、加工情况等表面形貌特征进行测量和分析。
