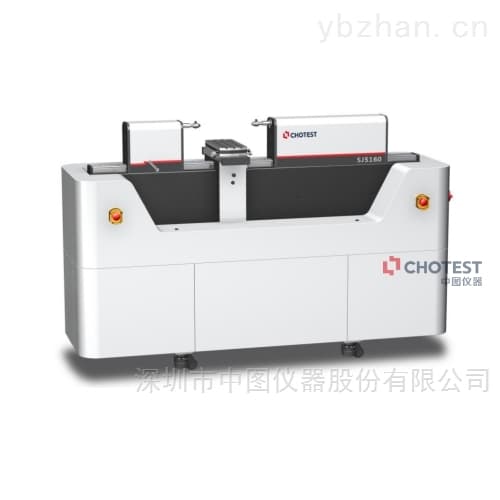

SJ5160-300A高精度光栅测长仪

SJ5160-300A高精度光栅测长仪采用的超高精度光栅式全自动接触式测量是一种很好的长度测量方式。针对国内测长机对于长度测量的精度低、稳定性差、测量系统操作复杂、测量功能少、检测过程复杂、数据不客观等缺点和不足，SJ5160超高精度全自动光栅测长机在SJ5100-UP超高精度型光栅测长机的基础上进行了全自动重大性能改进设计提升，具有超高精度、全自动、功能强、电子测力等优点，能够检定超高精密量具、量规，如块规、环规、塞规、卡规、螺纹规。还可以检测各种高精密工件内外尺寸及高精度薄壁零件内外径尺寸等，具有超高精度、人为干扰少、稳定性强等特点。

操作流程

1.操作者装好被测件；

2.在检测软件上选择被测件的标准和输入被测件的规格等参数后，软件控制全自动移动头座接触被测件，全自动调整五轴工作台找到拐点；

3.采样完成得到当前测量数据，系统可以实时显示测量结果，自动计算出被测件的各项参数（如检测螺纹规，则可换算显示出螺纹中径），并根据系统内置的标准数据库对被测件的各项参数进行合格判定；

4.整个测量过程不超过4分钟，检测结束后自动生成检定结果。

性能特点

1、高精度、高稳定性：

1)零膨胀超高精度光栅测量系统，分辨力达到0.001μm，测量精度高；

2)高精密特制研磨级直线导轨系统，导轨直线度高，导轨材料耐磨性好、保证系统高精度稳定可靠的工作；

3)进口特殊材料制作的高刚性、无变形测杆，保证测试数据的真实采集；

4)SJ5160-300A高精度光栅测长仪采用高精度稳定的大理石基座，保证了在头座及五轴工作台的移动过程中不会产生变形以及仪器不受外界震动干扰，保证了仪器的稳定可靠；

2、全自动调节双向高精度电子恒测力系统：

1) 全自动调节双向高精度电子恒测力系统，采用特殊及双向受力弹性结构，测力恒定性好，减小了测力对测量结果的影响，全自动伺服驱动控制测力及光栅反馈测力位置，保证了系统高测量重复性精度；

2) 电子测力通过调节杆全自动伺服驱动系统控制连续可调；

3) 电子测力传感器原理避免了仪器台面不水平及环境振动引起的测力变化带来的测量误差。

3、零测力修正系统：

1) 准确的电子测力技术，能准确的读取到当前的；

2) 零测量力修正，SJ5160-300A高精度光栅测长仪可以根据被测件测量时的测针、测帽形状及被测件尺寸进行测力变形量修正。

4、全自动测量系统：

1) 带自动扫描功能，可自动扫描各种量规、量块、量具，根据软件自动定义流程进行全自动、半自动扫描；

2) 智能测力检测系统，防止误操作撞机，测力接触自动停止，自动采样并自动得到测量结果。
