SWM型无压风门加工定做、井下回风巷道风门
无压风门、东达无压风门、
功能特点 1、当机车或矿车通过时，可通过矿车的侧边对风门撞杆的挤压作用将风门打开；2、双向隔风，无需再设反向风门；3、双面密封，漏风量小；4、系统简单，安全可靠；5、防腐、防潮、阻燃、强度大。 工作环境 1、大气压力：0~3000pa2、风速：0~6.28m/s 使用维护
1、当门扇开启阻力较大时，应对门轴、销轴等转动部位加油润滑。2、定期更换门扇密封橡胶条，减少漏风。3、调节平衡机构及配重可使门扇密封严密。
无压风门主要性能特点 1 开启力小，开启力语道内风压的大小和方向无关；
2 双向隔风，不须再设反向风门；
3人车过后，风门能自动关闭；
4 双向密封，漏风量小；
5关闭平稳，安全可靠；
6防腐、防潮、防燃、强度大、变形小；
7两道门之间可实现闭锁；
8 系统简单，易维护。

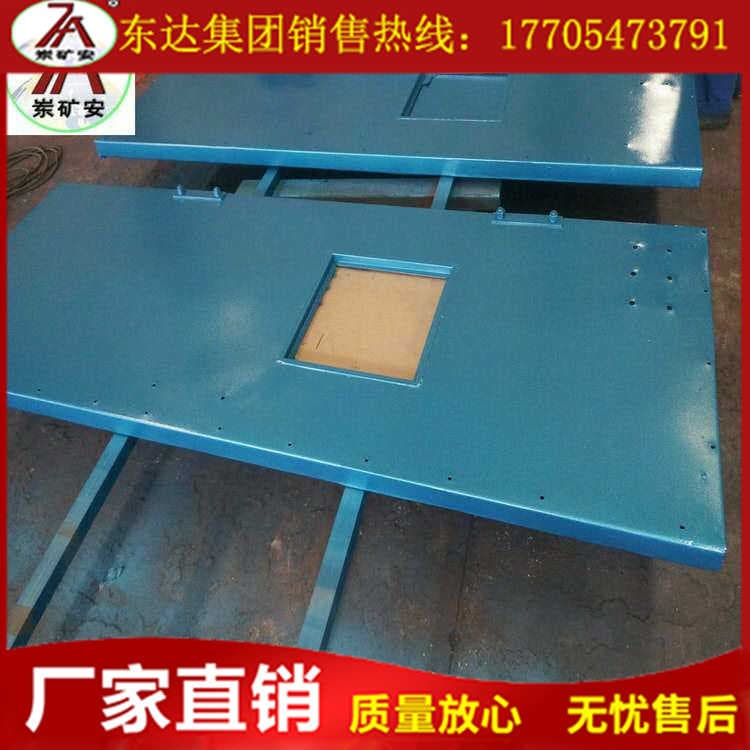

SWM型风动无压风门门体结构
无压风门门体主要由门框、门扇、密封挡板及密封材料等组成，采用毛毡周边粘合密封。门框采用钢材而成见图（面向风压方向）。
对开式无压风门门体结构： 对开式无压风门为分体结构，在井下组合安装使用。主要由门扇、门框、平衡机构、合页、配重等组成；门框采用型钢、螺栓联接组成。门扇由钢型材质骨架，外铺钢板构成；中间填充材料为；硅铝防,平衡机构通过螺栓固定在门扇上，使两扇门异向同步开启，风门通过自动比重开启或关闭。
门体结构及材质：
对开式无压风门为钢制风门,双扇对开,共二道每一道风门中的一扇门留设一个行人小门规格为680mm×1680mm，小门可自动关闭，带锁并能两面打开，小门正反面各设一把手。小门设一观察窗，尺寸为圆形300mm*300mm。
门体主要由门框、门扇及配重等部分构成，门框门扇采用钢制结构；门扇结构采用100*50*4mm矩形管(龙骨结构),两门均2mm钢板，门厚度为54mm；门框采用不小于120×120×10mm,门框与门扇间采用密封胶垫,密封性能良好；风门观察窗采用10mm厚有机玻璃。
