一、产品简介及用途:
LL-S711热导式流量开关,基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。
技术特点:
☆ 流量设置值可调
☆ 优异的介质兼容性
☆ 开关量连续可调
☆ 免维护,安装方便

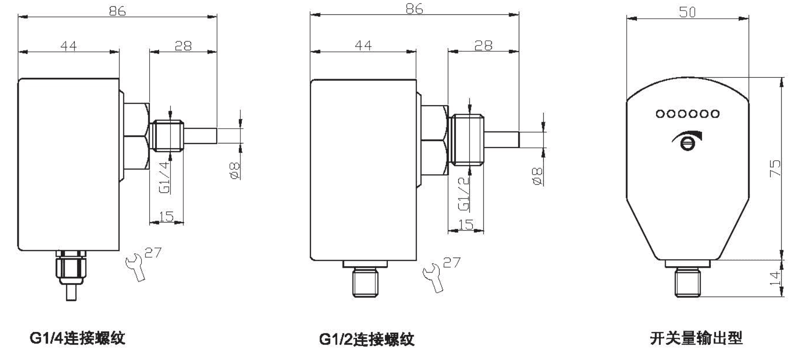

二、产品结构与外形尺寸:
三、产品规格选型
主要技术参数
| 设定范围 | 1...150cm/s(水),3...300cm/s(油),20...2000cm/s(空气) |
| 信号输出 | PNP,NPN,继电器;常开+常闭(SPDT) |
| 供电 | 24V±20%DC或230V±15%AC |
| 接通电流 | 醉大400mA(PNP或NPN型),醉大4A |
| 空载电流 | 醉大80mA |
| 流量指示 | LED排(6个) |
| 设定方式 | 电位计设定 |
| 耐压范围 | 100bar |
| 介质温度变化 | ≤4℃/s |
| 响应时间 | 1~13s,典型值2s |
| 初始化时间 | 8s |
| 电气保护 | 反向,短路,过载保护 |
| 防护等级 | IP67 |
| 介质温度 | -20~80℃ |
| 环境温度 | -20~80℃ |
| 储存温度 | -20~100℃ |
| 接线方式 | M12接插件/直接附2米线可选 |
| 探头材质 | 不锈钢 |
| 外壳材质 | PBT |
| 重量 | 0.4kg |
