产品用途：TQ-1H单点轮辐式称重传感器适用于皮带秤，配料秤；方座轮辐式称重传感器适用于皮带秤，料斗秤，仓储秤，料罐，材料力学试验机，劳保安全检测设备等。
量程：30N(3kg)、50N(5kg)、100N(10kg)、200N(20kg)、300N(30kg)、500N(50kg)、1000N(100kg)、1500N(150kg)、2kN(200kg)、3kN(300kg)、5kN(500kg)、10kN(1t)、20kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、200 kN(20t) 、300 kN(30t) 、500 kN(50t)、1000 kN(100t)

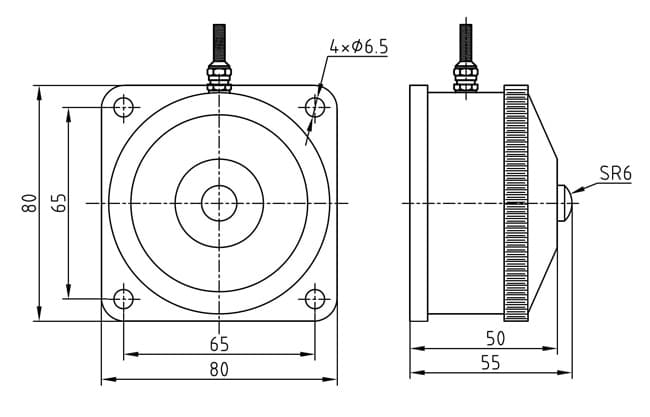

技术参数及外形尺寸：
|
序号 |
产品技术参数 |
|
|
1 |
额定载荷 |
30N-1000kN |
|
2 |
综合精度 |
±0.05%F.S |
|
3 |
灵敏度 |
2.0mV/V |
|
4 |
零点输出 |
±1%F.S |
|
5 |
输入阻抗 |
385±5Ω |
|
6 |
输出阻抗 |
350±3Ω |
|
7 |
绝缘阻抗 |
≥5000MΩ |
|
8 |
适用温度范围 |
-20~65℃ |
|
9 |
安全过载 |
120％F.S |
|
10 |
材质 |
合金钢 |
|
11 |
激励电压 |
10V(DC/AC) |
|
12 |
接线方式 |
红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
