ZJHSM大口径气动活塞式调节阀

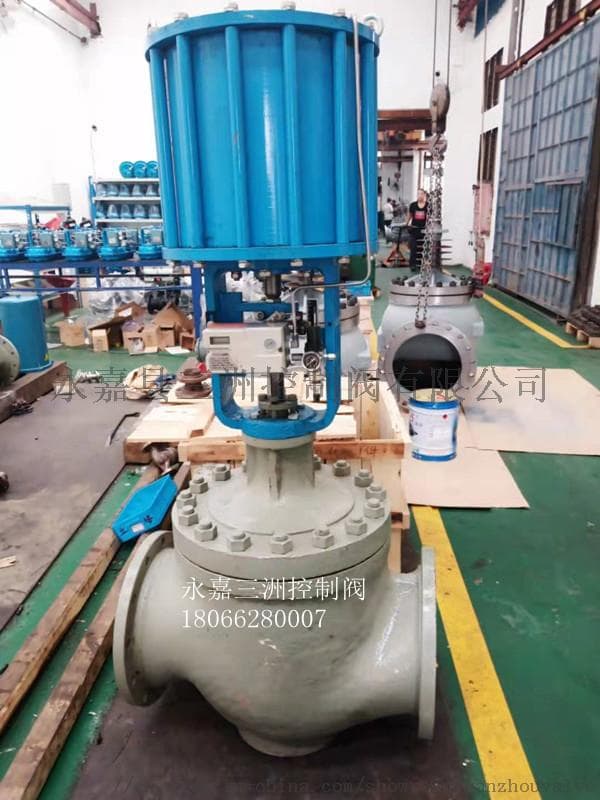

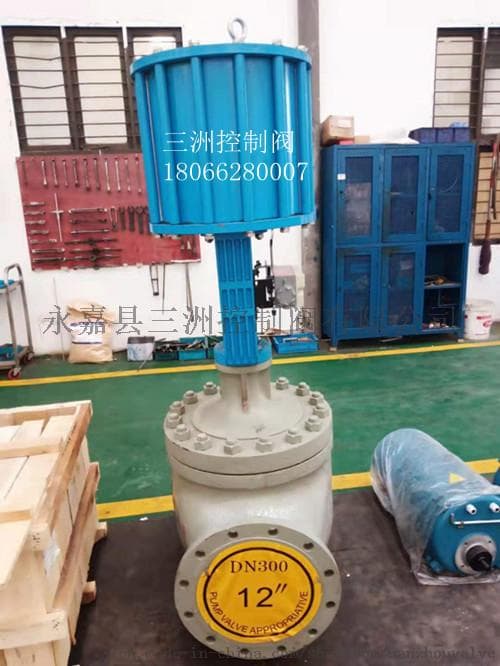

实物图片ZJHSM大口径气动活塞式调节阀基本介绍

气动活塞式调节阀阀芯采用平衡式结构，许用压差大，抗振性好，噪声低、稳定性好，装拆简便，选择不同的弹簧范围可得需要的许用压差。气动活塞式调节阀应用于要求噪音低，工作压差大或安装位置受限制及要求响应速度快的工业生产过程自控系统中 。

ZJHSM大口径气动活塞式调节阀性能特点

气动活塞式调节阀配用电-气阀门定位器或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，主要应用于控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。

ZJHSM大口径气动活塞式调节阀技术参数

公称通径 DN(mm)253240506580100125150200250300阀座直径 dN(mm)253240506580100125150200250300额定流量系数KV单座111727.5446911017627544063010001600套筒10162540631001552503705809001300允许压差(MPa)单座3.23.02.01.81.51.41.00,70.60.50.30.1套筒6.45.25.24.64.63.73.73.53.13.12.62.2额定行程(mm)16254060100执行器型号ZSA/B-2PZSA/B-3PZSA/B-4PZSA/B-5PZSA/B-6P阀盖形式标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃压盖型式螺栓压紧式密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料阀芯形式单座柱塞型、套筒平衡式阀芯流量特性线性、等百分比

ZJHSM大口径气动活塞式调节阀使用说明

气动活塞式调节阀 执行器技术参数

执行器型式ZSA/B、ZSN型气动活塞式执行机构执行器型号ZSA/B-2PZSA/B-3PZSA/B-4PZSA/B-5PZSA/B-6P气缸直径(mm)125160200250320行程(mm)10、1616、2525、4050、6060、100弹簧范围(KPa)气关式：40～200，气关式80～240，100～200，200～350，350～500供气压力(MPa)ZSA，ZSN为0.4-0.6;ZS-P：气开比弹簧范围上限大0.05
气关按上限+下限+0.05可配附件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等作用形式气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
