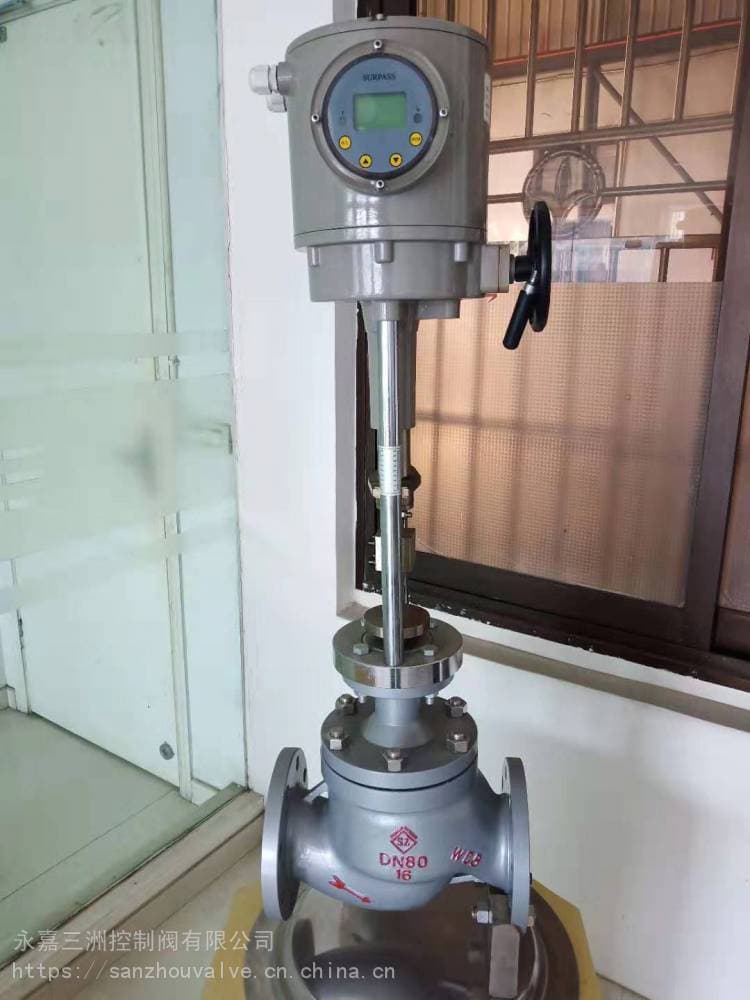

智能电动套筒调节阀产品介绍：
电动套筒调节阀有电动执行器和套筒调节阀装配而成生产过程自动调节器节系统中的重要环节之一。接受标准信号（0～10或4～20mA.DC），将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开启程式度，从而达到对工业介质流量、压力、温度和液位等参数的自动调节。广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制
|
公称通径DN(mm) |
3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
额定流量 |
单座 |
P |
0.08～0.8 |
1.2～5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
||
|
双座 |
N |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|||
|
套筒 |
M |
15 |
20 |
30 |
75 |
115 |
240 |
350 |
||||||||
|
公称压力(MPa) |
1.6 4.0 6.0 |
|||||||||||||||
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||
|
电动执行器型号 |
DKZ-310/310C |
DKZ-410/410C/510/510C |
DKZ-510/510C |
|||||||||||||
|
信号 |
Ⅱ型0-10mA DC Ⅲ型4-20mA DC |
|||||||||||||||
|
介质温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
|||||||||||||||
|
流量特性 |
直线 百分比 |
|||||||||||||||
|
可调范围 |
30:1 |
|||||||||||||||
|
电源电压 |
220VAC 50～60Hz |
|||||||||||||||
|
作用方式 |
电开式（K） 电闭式（B） |
|||||||||||||||
|
阀 |
公 |
0.6 |
低温： ZG1Cr18Ni9Ti |
|||||||||||||
|
1.6 |
常温:HT200 ZG230-450 |
|||||||||||||||
|
4.0 |
低温: ZG1Cr18Ni9Ti |
|||||||||||||||
|
常温:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
|
中温:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
|
6.4 |
低温:ZG1Cr18Ni9Ti |
|||||||||||||||
|
常温:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
|
中温:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
|
法兰尺寸 |
管连接 |
铸钢法兰按JB77-59，铸铁法兰按JB79-59 |
||||||||||||||
|
法兰型式 |
法兰密封型式按JB77-59，其中PN6.0法兰按准糟式 |
|||||||||||||||
|
阀芯材质 |
1Cr18Ni9Ti |
|||||||||||||||
|
上阀盖型式 |
普通式（常温型），热片式（中温型），长劲式（低温式） |
|||||||||||||||
