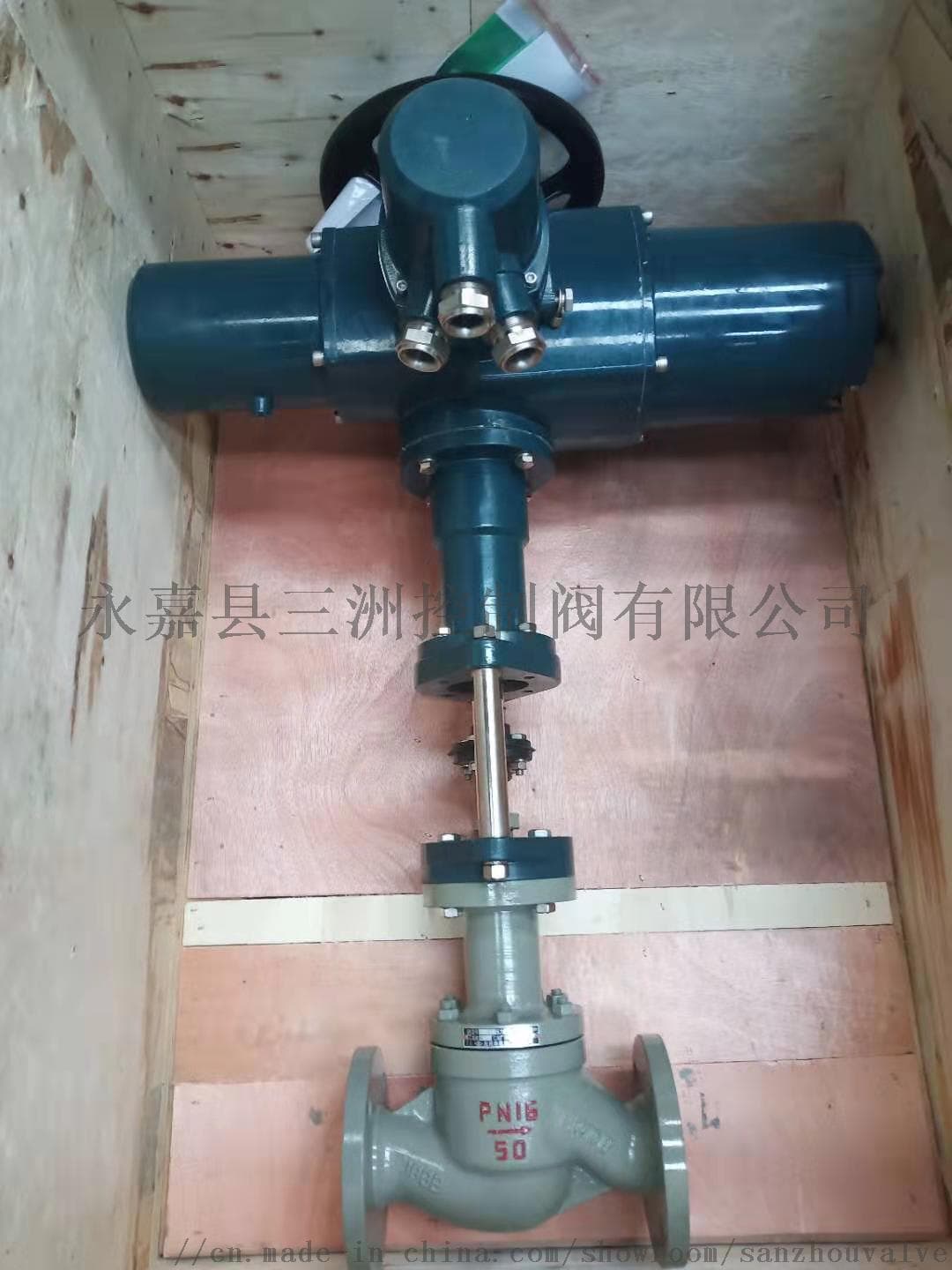

点击图片查看原图
ZRQP智能型电动单座调节阀是种压力平衡式电动智能调节阀。配用智能型电动执行机构，接受统的4-20mA或1-5V.DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。智能型电动调节阀总体结构紧凑、重量轻、稳定性好、防护等级高。所以电动智能调节阀广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动控制系统中。
ZRQP智能型电动单座调节阀主要技术参数：
|
阀体形式 |
直通铸造S型阀体 |
|
公称通径 |
DN15～200mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4、10.0、16.0 |
|
法兰标准 |
GB/T9113、 JB/T79 |
|
连接形式 |
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |
|
阀盖形式 |
标准型-17～+230℃、高温型+230～+425℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
ZRQP智能型电动单座调节阀阀内件：
|
阀芯形式 |
单座式、套筒式、笼式 |
|
流量特性 |
线性、等百分比 |
ZRQP智能型电动单座调节阀执行机构：
|
执行器型号 |
IQ系列、ROM系列 |
|
主要技术参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4、ExdⅡBT6(特殊订货)、手操功能：手柄 |
|
|
环境温度：-25～+70℃、环境湿度：≤95% |
ZRQP智能型电动单座调节阀主要性能指标：
|
项目 |
指标值 |
||
|
基本误差% |
配IQ±1.0；配ROM±1.0 |
||
|
回差% |
配IQ ±1.0； 配ROM±1.0 |
||
|
死区% |
1.0 |
||
|
始终点偏差% |
电开 |
始点±1.0 |
终点±1.0 |
|
始点±1.0 |
终点±1.0 |
||
|
电关 |
始点 |
±1.0 |
|
|
终点 |
±1.0 |
||
|
额定行程偏差% |
≤1.0 |
||
|
泄露量L/h |
0.01%×阀额定容量 |
||
|
可调范围R |
30：1 |
||
