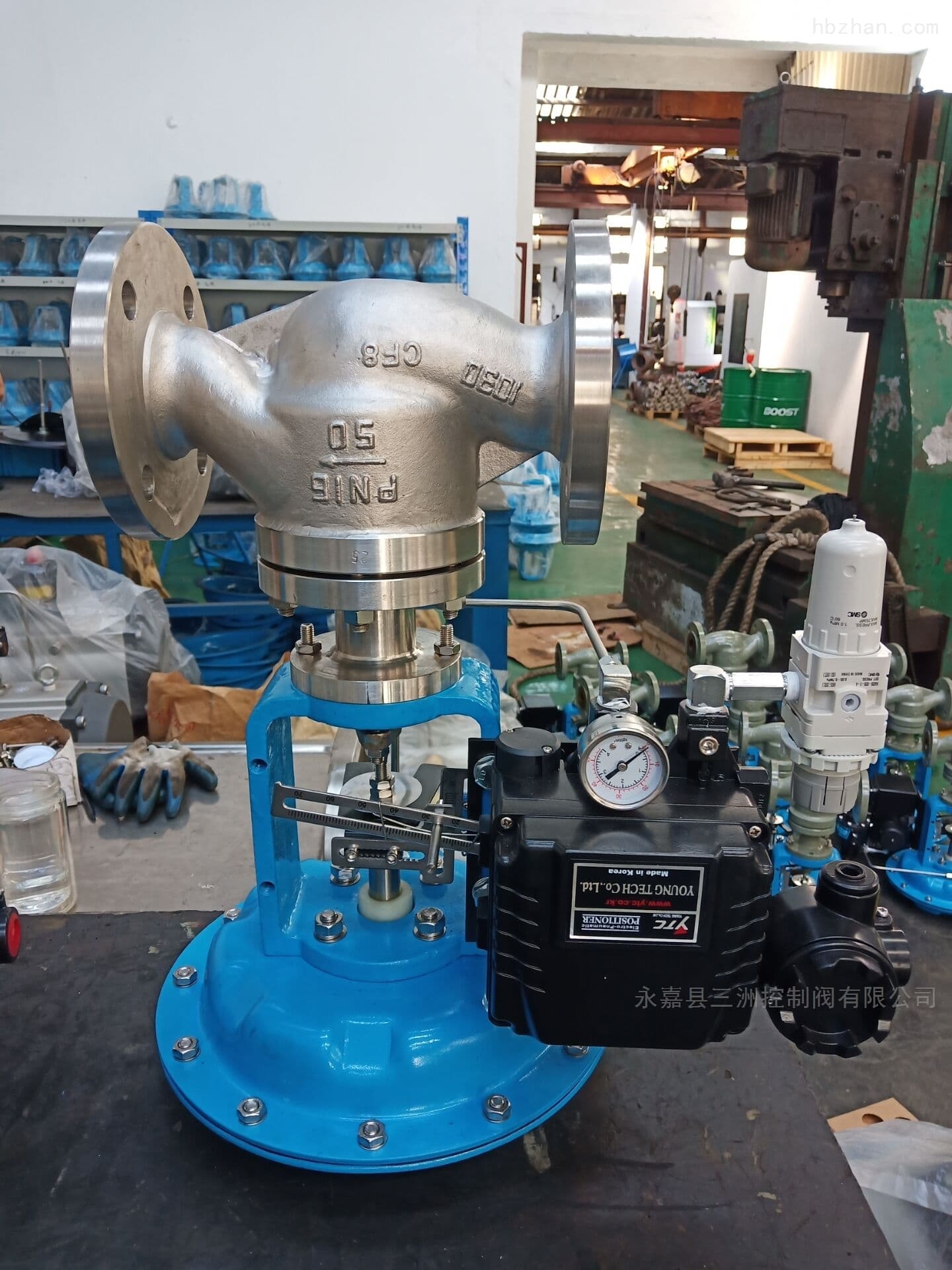

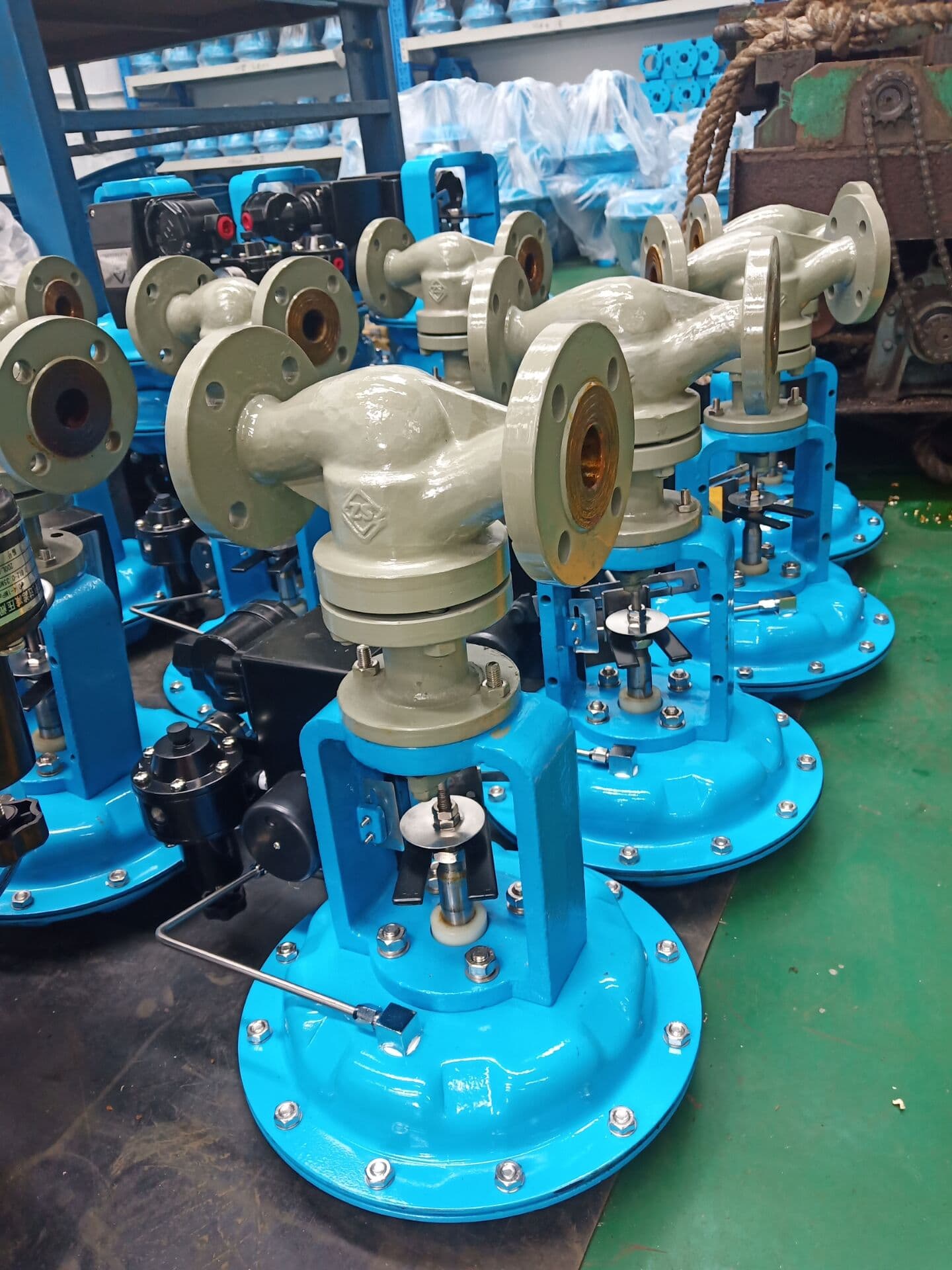

ZXP-16K气动薄膜单座调节阀

一、ZXP气动薄膜单座调节阀介绍

    气动薄膜单座调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，
二、ZXP气动薄膜单座调节阀

阀体形式：直通单座
公称通径：DN20~200mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式、焊接式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃
散热型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管

阀内件特点：  顶部导向型

不平衡内件结构

阀盖类型：    标准型

                          散热型

流量特性：    等百分比

口径范围：    DN15~DN200(1/2″~8″）

压力等级：    ANSI 150LB、300LB、600LB

         PN1.6、2.5、4.0、6.4MPa

执行机构类型：气动薄膜式执行机构

 ZXP气动薄膜单座调节阀阀内组件

阀芯型式：上导单座(套筒)柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

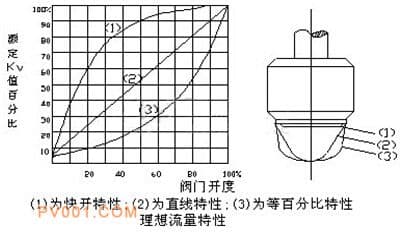

四、ZXP气动薄膜单座调节阀流量特性图

五、ZXP气动薄膜单座调节阀执行机构

形 式：多弹簧式薄膜执行机构   垫 片：橡胶石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡胶夹增强涤纶织物 弹簧 范围： 20-100(40-200、80-240 、20-60
压缩弹簧：60Si2Mn 60-100) KPa
推 杆：2Cr13 供气 压力：0.14 0.16 0.28MPa
膜 盖：A3 气源 接头：内螺纹M101
衬 套：2Cr13 环境 温度：-30~+70℃
阀作用型式：气一开式，气一关式
